Topraklama Ölçüm ve Raporlama Nedir?
![topraklama ölçümü](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=1224,h=360,fit=crop/AwvMVnMGx9u7Nw2B/topraklama-YBgra48eWMU0qb5X.jpg)
![topraklama ölçümü](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=280,fit=crop/AwvMVnMGx9u7Nw2B/topraklama-YBgra48eWMU0qb5X.jpg)
Gebze topraklama ölçümü |Gebze topraklama raporu | Gebze topraklama tesisat kontrolü | Gebze topraklama ölçüm raporu | Gebze elektrik tesisat periyodik ölçümleri | Gebze topraklama periyodik ölçümleri | Gebze makine gövde topraklama ölçümü | Gebze pano topraklama ölçümü ve kontrolleri | Gebze itfaiye topraklama raporu | Gebze itfaiye topraklama uygunluk raporu | Gebze trafo topraklaması | Gebze işletme topraklaması | Gebze elektrik topraklama periyodik kontrolü | Gebze topraklama ölçümü yapan firmalar | Gebze topraklama raporu veren firmalar | Gebze topraklama ölçüm firmaları | Gebze topraklama tesisat ölçümleri | Gebze pano topraklama ölçüm ve kontrolleri | Gebze pano topraklama ölçümü | Gebze trafo işletme topraklaması ölçümü | Gebze trafo koruma topraklaması ölçümü | Gebze jeneratör topraklama ölçümü | Gebze temel topraklaması | Gebze koruma topraklaması | Gebze toprak özgül direnç ölçümü | Gebze topraklama test raporu | Gebze periyodik ölçüm ve raporlama |Gebze koruma topraklaması | Gebze İşyeri topraklama tesisatı periyodik kontrolü | Gebze topraklama tesisatı raporu | Gebze makine topraklama ölçüm | Gebze tse topraklama Ölçümü Başvuru topraklama ölçüm belgesi topraklama ölçümü firma topraklama ölçüm yapan firmalar topraklama ölçümü periyodu topraklama ve paratoner ölçümü yapan firmalar topraklama ölçümü topraklama raporu elektrik topraklama ölçümü topraklama ölçüm raporu toprak özgül direnci topraklama direnci ölçümü toprak ölçümü emo topraklama raporu topraklama testi topraklama ölçüm raporu fiyatı topraklama ölçüm yöntemleri
Topraklama Ölçümü ve Raporu
Bu yazımızda Topraklama Ölçümü ve Raporu faliyeti içerisinde verdiğimiz hizmetleri, Topraklama Ölçümü ve Topraklama Raporu düzenlenmesinin önemine değindik. Gebze topraklama ölçüm ve raporlamaları, (SMM) ve Elektrik 1kV altı ve 1kV üzeri topraklama yetki belgeli Gebze Elektrik Mühendisleri Odası Üyesi elektrik mühendislerince gerçekleştirilmektedir. Topraklama ölçümlerinizi uygun fiyatlı ve yönetmeliklere uygun olarak hazırlamaktayız .Yetkin Mühendis kadromuz son teknoloji kalibrasyonlu cihazlarımız ile topraklama ölçüm ve kontrollerini gerçekleştirmekte ve topraklama ölçüm raporlarınızı hazırlamaktayız .Gebze ve çevresinde yönetmeliklere uygun topraklama ölçümü yaptırmak ve topraklama raporu hazırlamamız hususunda bizimle iletişime geçebilirsiniz. Topraklama Ölçüm ve Raporlama hizmeti ile alakalı detaylı bilgi ve teklif isteği için bizi arayabilirsiniz.

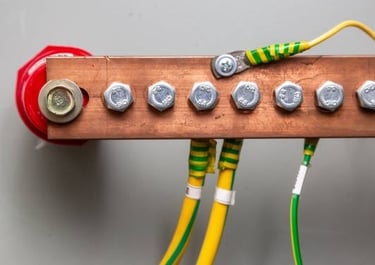

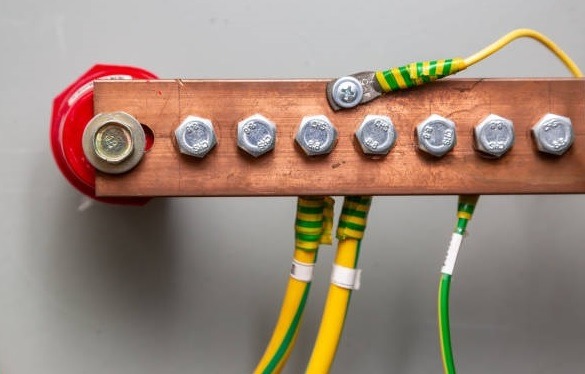

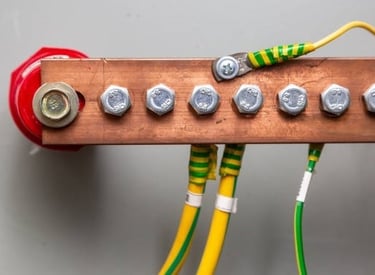

Topraklama Nedir ?
Topraklama sistemi, panoların, cihazların ve makinaların belirlenen noktaları ile toprak elektrodu arasında iletken bir bağlantı kurmak olarak tanımlanabilir. Bu Toprak elektrodu iletken bir parça olarak toprağa gümülür ve toprak ile elektriksel bir bağlantı gerçekleştirir.
Topraklama, cihazlar ile toprak arasında iletken bir bağlantı kurarak, cihazlarda meydana gelebilecek yalıtım arızaları gibi nedenlerde cihaz gövdesinin toprakla irtibatlanmasıdır. Bu şekilde insanlar için herhangi bir problem ortaya çıkmaz zira hata akımı toprağa doğru akacaktır.
Eğer herhangi bir topraklama mevcut değil ise, bu cihaza dokunan insan üzerinden hata akımları akacağından, bu akımın seviyesine bağlı olarak ölüm olayları meydana gelebilir.
Bu nedenle topraklama sayesinde, kaçak akımlar güvenli bir şekilde toprağa yönelir ve eğer otomatik bir açma sistemi ile irtibatlanır ise, elektrik sistemi güvenli bir şekilde kesilir. Bu nedenle doğru bir topraklama insanların hayatını koruma anlamında önemli olduğu gibi, cihazların ve yatırımların korunması anlamında hayati önem taşır.
Topraklama Nasıl Yapılır ?
Topraklama günümüzde en çok topraklama çubuklarının toprağa gömülmesi ile yapılmaktadır. Bu çubuklar bazen bina ihata şeklinde bazende üçgen topraklama kaz ayağı gibi adlandırılan şekillerde olur.
Topraklama çubukları 1 , 1.5 veya 1.75 metre olarak satılır toprak kazılarak sonrasında toprağın içerisine çakılır. Buradan da bir topraklama iletkeni ile bina içerisine taşınır ve eş potansiyel noktaya bağlanır. Eş potansiyel noktadan da bina içerisinde tüm panolara cihazlara gövdelere prizlere kadar dağıtılır. Bazı uygulamalarda NPL 65x65x7 galvaniz köşebent te kullanılmaktadır. Doğru bir uygulamadır.
Lakin tercihin bakırdan yana kullanılmasının sebebi bakır toprak altında toprağın bozucu etkilerine daha dayanıklı olmasıdır.
Topraklama Kontrolü
İş Sağlığı ve Güvenliği Kanunu’na bağlı olarak çıkartılan, İş Ekipmanlarının Kullanımında Sağlık Ve Güvenlik Şartları Yönetmeliği ve resmi gazetede yayınlanarak yürürlüğe giren Elektrik Tesislerinde Topraklamalar Yönetmeliği gereğince; işyerlerinde topraklama tesisatı yılda en az 1 defa yetkili kişiler tarafından kontrol yapılmalı ve raporlanmalıdır. Ankara da topraklama kontrolü kapsamın topraklama tesisatınızın topraklama ölçümleri ve raporlarını kontroller kapsamında yapmaktayız.
Topraklama Kontrol Raporu
• Topraklama tesisatı ölçümleri yetkili teknik personellerimiz tarafından yapılmakta ve topraklama ölçüm sonuçları raporlanmaktadır.
• Topraklama kontrol raporlarımız ilgili mevzuatlara uygun olarak raporlanmakta ve Çalışma ve Sosyal Güvenlik Bakanlığı denetçileri tarafından yapılan denetimlerde geçerli raporlardır.
• Topraklama kontrol ölçüm raporlarımız 1 yıl geçerliliğe sahiptir.
Topraklama Raporu Nereden Alınır ?
Gebze'de topraklama ölçümü yapan firmalar SMM mühendislik firmalarıdır. Dakik Elektrik olarak Gebze ve Marmara bölgesinde topraklama raporu veren firmaların başında gelmekteyiz. Gebze ve çevresinde yönetmeliklere uygun topraklama ölçümü yaptırmak ve topraklama raporu hazırlamamız hususunda iletişime geçebilirsiniz.
Toprak Özgül Direnci Nedir?
Toprak direnci (ρ) Ohm metre (Ω.m) olarak ifade edilir. Bu değer 1mt x 1mt olan silindir bir küpün teorik direncidir. Ölçümleme ile toprağın elektrik akımlarını nasıl ilettiği konusunda bilgi sahibi olunur. Özgül direnç ne kadar düşük ise, bu lokasyonda gerekecek topraklama elektrodu direncide düşük olacaktır.
Toprak özgül direnci bölgeye ve toprak tipine göre değişkenlik göstermektedir zira nem ve sıcaklık bu direnç üzerinde etkilidir. Bu nedenle Toprak özgül direnci mevsime veya ölçümleme anına göre farklılıklar gösterir. Sıcaklık ve nem seviyeleri, Toprak altına doğru gidildikçe daha stabil olacağından, mevsimsel etkilerden arınmak için daha derinden ölçüm yapılması gereklidir. Bu nedenle ölçüm çubuklarının mümkün olduğunca derine gömülmesi gerekir..Sonuç olarak toprak özgül direnci toprağın has kendi direncidir.
Toprak Özgül Direnci Ölçümü Neden Önemli ?
Toprak özgül direnci ölçümü ile;
Yapıları inşa etmeden yer tespiti ve topraklama elektrodu ve topraklama tipi seçimi yapılabilir.
Toprak elektrodu ve Toprak sistemi teknik özellikleri yazılabilir.
Toprak direnci tespit edilerek sistem için kullanılacak topraklama sistemi maliyetleri optimize edilebilir.
Bu nedenle sonuç olarak bu ölçüm büyük inşaat sahalarında veya fabrika/indirici merkezlerde topraklama elektrod seçimi ve pozisyonlaması ile ilgili önemli bilgiler verir. Bu ölçümler yapılmadan kesinlikle topraklama tasarımı ve projelendirilmesi yapılmamalıdır. Topraklama özgül direnci ölçümü hem topraklama tesisatının hemde periyodik kontrollerin en başıdır, temelidir.

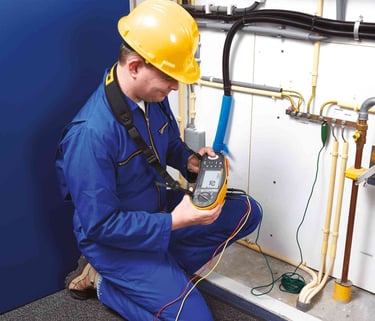

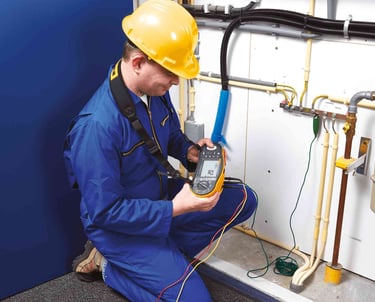

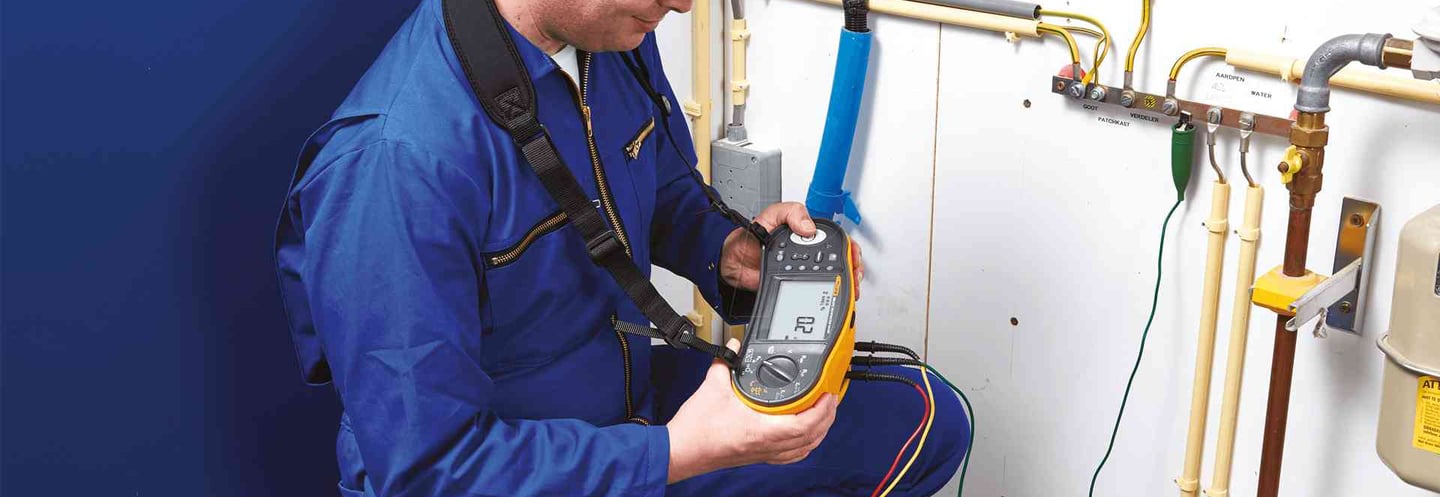

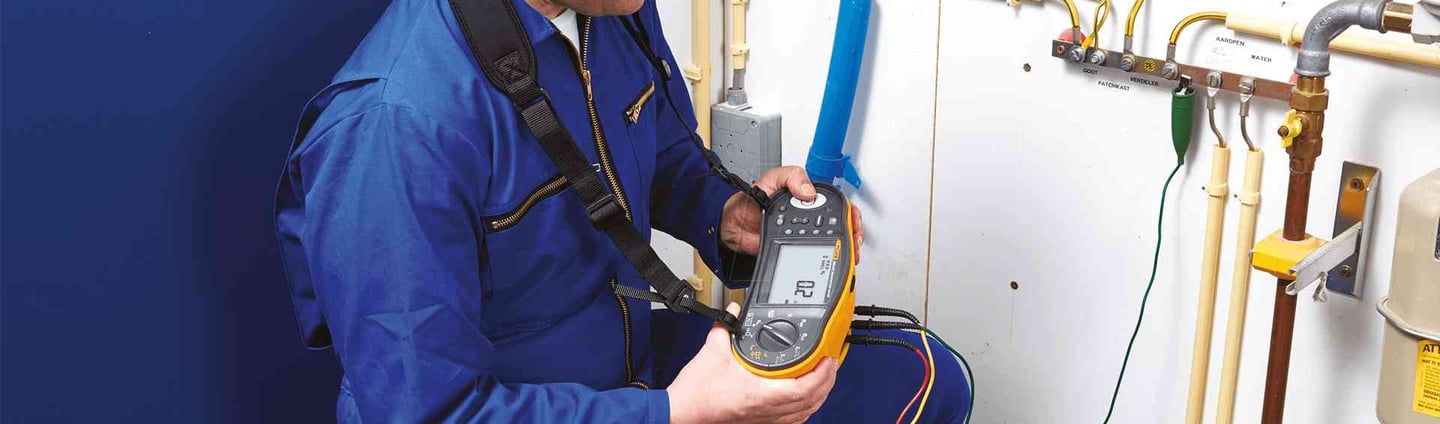

Topraklama Ölçümü Nasıl Yapılır ?
Topraklama ölçümü birçok çeşitli yolla yapılmaktadır. Çevrim Empedansı Loop Empedans Ölçüm Yöntemi , Kazıklı Ölçüm Yöntemi ve Clamp Pens Tipi Toprak Megerleri ile ölçülür. En sağlıklısı ortam müsaitse kazıklı ölçümdür. Lakin gelişen teknoloji diğer cihazları da kazıklı ölçüm kadar kabiliyetli yapmıştır. Ankara da topraklama ölçümü talebiniz için iletişime geçebilirsiniz.
Toprak Özgül Direnci Nasıl Ölçülür ?
Toprak özgül direnci 4 kazıklı yöntemle ölçülür. Topraklama ölçümü için aşağıda belirtilen şekilde kazıkları yerleştirin ve ölçün. Wenner Metodu 4 Kazıklı Yöntem
Wenner metodu ( En yaygın) Ölçüm prensibi “a” eşit mesafesi ile 4 adet kazık Toprak üzerinde bir çizgi halinde yerleştirilerek ölçüm gerçekleştirilir. Test cihazı “I” akımı iki elektrot arasına enjekte edilir. ( E ve H). ES ve S elektrotları arasındaki ∆V gerilim potansiyeli ölçülür. Kazıklar arası mesafe eşit olmalıdır. En doğru ölçüm sonucunu Wenner Metodu verecektir. Toprak özgül direnci ölçümü öneminden yukarıda bahsetmiştik.Toprak özgül direnci ölçüm cihazı genelde çevrim empedansı cihazları ile karıştırılmaktadır. Özgül direnç ölçüm cihazları genelde çok fonksiyonlu cihazlarda bulunmazlar.
Topraklama Ölçümü Direnci Kaç OHM Olmalı ?
Elektrik akımının her zaman en kolay ve en düşük dirençli yolu seçeceği unutulmamalıdır. İdeal bir toprak direnci sıfır olmalıdır.
Herhangi bir topraklama direnci ölçümüne başlamadan önce, topraklama direncinin kabul edilebilir en yüksek seviyesinin ne olabileceği hesaplanmalıdır. Topraklama direnci seviyeleri ülkelerin takip ettikleri standartlara ve topraklama tipine göre farklılıklar gösterebilir. En güvenli yöntem sınır değer hesabı yaparak gerekli korumayı sağlayacak direnç değerini bulmaktır. Bu sınır değer hesapları prizler, makina gövdeleri gibi tüm ölçüm noktalarında uygulanabilmektedir. Bunun yanı sıra teisatınız da kaçak akım rölesi kullanmanızda zorunludur. Sınır değer hesaplamalarında kaçak akım röle ayarı büyük önem arz etmektedir.
Topraklama Ölçümünü Neler Etkiler ?
Kısaca bunun için dört etken sayabiliriz.
Toprak elektrodunun uzunluğu ve derinliği
Toprak elektrodunun çapı
Toprak elektrodunun sayısı
Toprağın yapısı
Bu yüzden özgül direnç ölçümü yapılarak sistem tasarımı yapılmalıdır.
Topraklama Direnci Nasıl Ölçülür ?
Mevcut bir topraklama elektrodu kullanılarak özgül direnç ölçümü yapılabilir. Bu metotda akım vermek ve 0V potansiyel gerilim sağlamak üzere 2 harici elektrod (kazık) kullanmak gereklidir.
Kullanılacak kazıkların yerleri topraklama E(X) noktasına gore belirlenmesi gereklidir. Doğru ölçümleme için, “0V potansiyel gerilim “kazığı E ve H’dan dolaşan akım etkisinden uzak bir noktaya yerleştirilmelidir. Çalışmalar ile yapılan istatistiksel verilere göre en doğru ölçümlemeyi alabilmek için S kazığını E ile H kazığı arasındaki mesafenin %62’sine yerleştirmek gereklidir.Bundan sonra yapılması gereken S kazığını ± 10 % (S’ ve S”) mesafe arasında oynatıldığında ölçüm sonuçlarının değişmediği veya çok az değiştiği konusunda emin olunması gereklidir. Eğer ölçüm sonuçları değişiyor ise, bu (S) elektrodunun etki alanı içerisinde olduğunu gösterir ki bu durumda mesafeleri değiştirerek ölçümün tekrar yapılması gerekir.
Topraklama Ölçümü Yaptırmak Zorunlu mu ?
Elektrik tesislerinde can ve mal güvenliği açısından topraklama sistemlerinin yapılması ve işlerliğinin periyodik olarak kontrolü “Elektrik Tesislerinde Topraklamalar Yönetmeliği” gereği zorunlu tutulmuştur. Aynı yönetmeliğin Ek-P bölümünde işyerlerinin topraklama tesisatının periyodik olarak kontrol edilmesi gerektiği belirtilmektedir.
“İşyeri, Bina ve Eklentilerinde alınacak Sağlık ve Güvenlik Önlemlerine İlişkin Yönetmelik Ek-1 Madde 6 da işverenlerin “Elektrik Tesislerinde Topraklamalar Yönetmeliği’ne göre gerekli tedbirleri alması zorunluluğu vardır.
“İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği” Madde 2.3 gereğince aksi belirtilmediği sürece işyerlerinin tesisatların periyodik kontrollerinin yılda bir yapılacağı bildirilmiştir.
Topraklama Ölçümü Kaç Yılda Bir Yapılır ?
Yukarıdaki belirttiğimiz nedenler topraklama sisteminin sağlığı ve değerleri düzenli olarak takip edilmelidir. “Elektrik Tesislerinde Topraklamalar Yönetmeliği Ek-P`de çeşitli topraklama tesislerinde işletme dönemi içindeki muayene, ölçme ve denetlemelere ilişkin önerilen periyotları verilmiştir.
Elektrik üretim, iletim, dağıtım tesisleri, 2 yıl
Enerji Nakil ve dağıtım hatları 5 yıl
Sanayi tesisleri ve iş merkezleri direnç değerleri 1 yıl
Topraklama tesisleri ile ilgili diğer kontroller 2 yıl
Sabit işletme elemanları 1 yıl
Yeri değişebilen işletme elemanları 6 ay
Parlayıcı, patlayıcı, tehlikeli zararlı maddelerle çalışabilen
işyerleri ve ıslak ortamlarda çalışılan işyerleri için
kontrol periyotları 1 yılı aşamaz.
Topraklama Ölçümü Fiyatları ?
Topraklama ölçümü fiyatları ölçüm yapılacak nokta sayısına göre değişiklik göstermektedir. Detaylı bilgi ve teklif isteği için iletişime geçebilirsiniz.
TSE Topraklama Ölçümü Başvuru
TSE Hizmet Yeterlilik Belgesi (HYB) alımınızda gerekli olan TSE Topraklama Raporu ve TSE Topraklama Ölçümü başvurularınızda uygun fiyat garantisi ile TSE , Çalışma Bakanlığı ve EMO onaylı rapor düzenliyoruz.
Topraklama Ölçümü Yapan Firmalar
Gebze de topraklama ölçümü yapan firmalar EMO üyesi Elektrik, Elektrik-Elektronik ve Elektronik Mühendisleri EMO üyesi Serbest Müşavir Mühendis(SMM) Belgesi sahibi gerçek kişiler dir. Bu raporların geçerli olabilmesi için gerekli yetki belgeleri aşağıda ki gibidir.
Elektrik SMM Belgesi
Topraklama Yetkilendirme Belgesi
Elektrik İç Tesisleri Denetimi ve Raporlama Yetkilendirme Belgesi
Ölçüm yapılan cihazların kalibrasyon belgesi
Ekipnet Sistemine Kayıtlı olmak
Dakik Elektrik olarak Trafo Topraklama Ölçümü, Makina Gövde Ölçümü, Paratoner Ölçümü hizmetleri yanı sıra topraklama raporu paratoner raporu gibi raporlama hizmetleri vermekteyiz. Topraklama Ölçümü Raporu talebiniz ile alakalı bilgi ve teklif almak için bize ulaşınız.
Gebze Topraklama Ölçümü Yapan Firmalar
Gebze de topraklama ölçümü yapan firmalar SMM Mühendislik Müşavirlik Firmalarıdır. Topraklama ölçüm ve raporlamalarını Elektrik Mühendisleri yapabilir.
TSE Topraklama Ölçümleri , Çalışma Bakanlığı Denetimleri , İSG , Kurum Kabullerinde ölçüm ve raporlama hizmeti vermekteyiz.
Hazırladığımız Topraklama Ölçümü Raporu TSE Hizmet Yeterlilik Belgesi , Çalışma Bakanlığı Müfettişleri , İş Sağlığı Güvenliği Gereklilikleri için geçerlidir. Elektrik Mühendisleri Odası ve Bakanlık tarafından yetkili firmamız her zaman en uygun fiyat garantisi ile hizmet vermektedir.
Topraklama Ölçümü Raporu Örneği
Topraklama Ölçümü Teknik Şartnamesi
Topraklama Ölçümü ve Raporu Kontrolleri
Gözle muayene,– Koruma iletkenlerinin, ana ve tamamlayıcı potansiyel dengeleme iletkenleri bağlantılarının sürekliliğinin ölçülmesi ve denetlenmesi,– Elektrik tesisinin yalıtım direncinin ölçülmesi ve denetlenmesi,Toprak özdirencinin ölçülmesi,– Topraklama direncinin ölçülmesi,– Beslemenin otomatik kesilip kesilmediğinin denetlenmesi,– Çevrim empedansının kontrolu,– Hata akımı koruma düzeninin kontrolu,şeklinde sıralanmaktadır.Yapılacak kontrollarda Yönetmelik Ek-P’de verilen şekilde formların kullanılması tavsiye olunur. Kontrol periyotlarına da aynı ekte değinilmiştir.
PEKİ BİZ NASIL ÖLÇÜM YAPIYORUZ ?
Topraklama Ölçümü için yaygın kullanılan 2 ölçüm methodu mevcuttur. Bunlar;
Üç Uçlu Karşılaştırma yöntemi ( 2 Kazıklı Ölçüm yöntemi )
Çevrim Empedansı Ölçüm Yöntemi ( Faz nötr ve toprak arasında çevrim empedansı )
yukarıdaki 2 ölçüm yöntemine göre de firmamızda topraklama ölçümleri yapmaktayız.
Üç Uçlu Karşılaştırma yöntemi için 2 adet 20-25 cm uzunluğundaki kazığımızı birbirinden en az 5-6 metre uzaklık olacak şekilde dolgu toprak olmayan toprak alana çakmak suretiyle cihazımıza kablo çekiyoruz. cihazımızdan da ölçüm yapacağımız noktalara ölçüm kablosu çekerek ölçümleri gerçekleştiriyoruz. bu ölçüm methodunda kazıklar ve cihaz arasında uzun bir kablo kullanılmasında sakınca yoktur. ölçü cihazı ile ölçüm yapılacak nokta arasında kullanılacak ölçüm kablosunun ise uzun olması , ölçülen direnç değerinin artmasına sebep olacağından, bu fazla direnç değerini tespit edip, ölçüm değerinden düşmemiz gerekmektedir.
Çevrim empedansı yönteminde ise faz ve nötr hattını bulabildiğimiz her noktada fazla bir kablo çekme zahmeti duymadan ölçüm yapabiliyoruz. dolayısıyla 30 katlı bina tepesinde yada -6.cı bodrum katında dahi bu ölçümleri yapma imkanını çok rahatlıkla bulabilmekteyiz. Pratik bir ölçüm yöntemi olması sebebiyle yaygın olarak bu ölçümü kullanmaktayız. Faz ve nötr hattını priz yada panodan almak suretiyle, topraklamayı istediğimiz her noktadan alabilmekteyiz.
PEKİ HANGİ NOKTALARDAN ÖLÇÜMLER ALIYORUZ ?
Elektrik İç Tesisleri Yönetmeliği son tüketici noktasına kadar topraklama kontrollerinin yapılmasını istemektedir. Bu şu demektir; sanayide makinalara kadar, ofislerde prizlere kadar kontrollerin yapılması gerekir.
Büyük Kurumlarda;
Ana Dağıtım Panoları
Kompanzasyon Panoları
Jeneratörler, Jeneratör transfer panoları
UPS’ler ve panoları
Kazan dairesi , makine, pompa ve panolar
Kat dağıtım Panoları
Varsa turnikeler
Yemekhane, bulaşık makine, buzdolabı, benvari
Kat ofislerinden bazılarından örnekleme amaçlı prizler
Asansör makine dairesinde, asansör gövdesi, besleme ve kumanda panoları
Varsa klima ve havalandırma santralleri
V.b.
Sanayide ;
Ana Dağıtım Panoları
Kompanzasyon Panoları
Jeneratörler, Jeneratör transfer panoları
UPS’ler ve panoları
Kazan dairesi , makine, pompa ve panolar
Kat dağıtım Panoları ve Tali Dağıtım Tabloları
Kat ofislerinden bazılarından örnekleme amaçlı prizler
Kullanılan sabit makinalar, vinçler, elektrikli kapılar, regülatörler
Akaryakıt İstasyonları;
Ana Dağıtım Panoları
Kompanzasyon Panoları
Jeneratörler, Jeneratör transfer panoları
UPS’ler ve panoları
Tali Dağıtım Pano ve tabloları
Pompa gövdeleri
Statik yük alıcı levhalar
tanker boşaltma barası
Kullanılan sabit makinalar
Katodik Koruma ölçümleri
Ofisler;
Sigorta Dağıtım Tablosu
UPS’ler ve panoları
Bölümlerden prizler
varsa sabit makinalar
Ölçümlerin sonuçlarını listeleyerek, sigortaların açma akımlarına göre hesaplayarak sınır değerleri tespit edip, ölçtüğümüz değerlerin uygunluklarını değerlendiriyoruz. Topraklamalar yönetmeliği Madde 10/c-2 de tavsiye edilen koruma topraklama değeri 1 ohm olarak belirtilmesi üzerine sınır değer hesaplamak için sigorta tespiti yapamadığımız noktalarda Pano ve makine gövdeleri için 1 ohm sınır değerini baz almaktayız.
